如何解讀 meteogram 五日天氣圖

如何解讀 meteogram 天氣圖

meteogram 天氣圖在 Windy 與 Meteoblue 都可以看到，meteogram是以圖案與符號來預報天氣，除了用來看天氣預報以外還可以看到氣溫、雲的覆蓋率、降雨與風向、風速。其中雲的覆蓋率在攝影觀測上我常用來當作簡單的雲層垂直分布圖！

Windy的meteogram天氣圖



Windy的Airgram天氣圖

Meteoblue的meteogram天氣圖

Meteoblue的meteogram天氣圖

如何獲取meteogram天氣圖

Windy如何讀取meteogram請參考這篇文章： Windy 風動態 - 視覺化的氣象預報網站

Meteoblue如何讀取meteogram請參考這篇文章：Meteoblue氣象網站

解讀meteogram天氣圖

以Meteoblue的meteogram為例。meteogram圖的左上角是地點與gps，天氣圖分為上、中、下三個部分。🔻

🔺上半部是5日的天氣預報，以圖示表示天氣概況（晴、多雲時晴、雨、多雲、陰雨、陣雨...等等），並有白天、夜晚的氣溫變化曲線圖；中間為雲的覆蓋率與雨量預報圖；下圖為風向、風速、陣風。

 🔺圖表橫軸是時間軸，黃色區域為白天、白色區域為夜晚！

中間為雲的覆蓋率與雨量預報圖，左側直軸數字對應雨量，右側直軸對應海拔高度。其中雲的覆蓋率10%~100%以不同的灰度表示。顏色越灰、越黑代表水氣密度越高，雲越厚實



Meteoblue：淡灰色表「雲層較稀疏、相對溼度低」、深灰色則表「層較厚實、相對溼度高

最右側直軸數字是海拔高度，往右比對高度即可看出雲底高度、雲的頂部（雲頂）高度與雲的分布高度。

以上圖來分析：
第一天早上6:00時，雲是低雲、雲的底部大約3km、3km多到4km雲大約25%、4.多km到5.多km為50～75%，雲頂不到6km，雲的高度分布在3～5.多km。

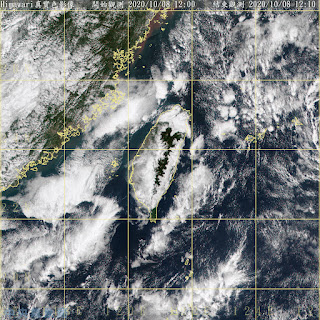

第二天早上6:00時，第一層雲是低雲，雲的底部約3.5km、雲大約50%～75%雲頂在5km，第二層雲是高雲、雲量是90%，高雲的底部12km。第二天的衛星雲圖如下，供您比對：

 至於Windy的meteogram 天氣圖（雲層覆蓋圖、水氣分布圖）也是由不同的灰階組成。不同的灰階代表不同的水氣密度：顏色愈深愈濃的一樣代表水氣更密集（水氣更密集代表雲層較厚實）、淡色代表水氣比較鬆散（雲層較稀疏、薄甚至沒有）。天氣圖有水平虛線，沿著虛線往最左與最右看就會有相對應的高度，代表的是海拔高度，就可以對應出雲的分布高度相對應的變化！🔻🔻🔻

 Windy的meteogram 天氣圖的海拔高度在這最左與最右兩個地方

meteogram 雲量圖的觀察有一個重點：通常以50%以上的灰階才是較明顯的雲！🔻🔻🔻

淡灰色表「雲層較稀疏、相對溼度低」、深灰色則表「層較厚實、相對溼度高

Meteoblue：淡灰色表「雲層較稀疏、相對溼度低」、深灰色則表「層較厚實、相對溼度高」

Meteoblue：淡灰色表「雲層較稀疏、相對溼度低」、深灰色則表「層較厚實、相對溼度高

由以上可知：我們可以利用Windy的水氣分布圖觀測雲層高度分布，使用時要注意幾點：

• 觀測日出、日落大景的雲是看雲底高度，通常雲底高度超過4-5公里才會有機會火燒雲。
• 觀測日出、日落時，除了雲底的高度要高於4-5公里，雲的灰度最好也要高於50%、越黑灰越好，因為紅光照射太稀薄的雲時對紅光的反射比較不明顯，反之！雲底高度夠高、雲夠厚實產生的火燒雲現象效果更好。

• 觀測雲海時，灰度一樣最好50%獲高於50%，一樣也是越黑灰越好，水氣夠密集才是紮實的雲海，水氣稀薄就如薄霧，而且雲的頂部比所在海拔低才叫做雲海，雲跟所在海拔一樣高或更高就大概就是白牆。
• 高山看雲海還要觀察日落後的雲頂變化。如果日落前雲的頂部稍高於所在海拔但是日落後雲圖的雲頂高度顯示降低、而且低於所在海拔，那雲海機率一定大增。反之！日落後雲頂高度一直高於所在海拔的那可定是白牆！

以上這幾個部分在天氣課程都會提供實例分析給您參考，謝謝！

最後！如果您想看更高解析的雲層分布圖，可以開啟aviation（航空氣象資訊）選項裡的air，就看到下圖：（等同Windy的Airgram圖）

aviation（航空氣象資訊）選項裡的airgram圖

Windy的Airgram圖

雲海實例：

meteogram圖的GPS地點是合歡山主峰，雲層分布圖咖啡色的部分是山，咖啡色上緣對應的位置是平均海拔高度，所以合歡山主峰3442公尺，但是咖啡色的部分大約只有2千多公尺。水氣結構圖10月8日的部分，18:00前後有一部分懸空的75%水氣結構在3500公尺附近，意思是日落前有可能有雲霧或者雲霧頂比3500公尺白牆，但是18:00後這一部分懸空的水氣消失所以不會白牆、剩下由地面往上不到3000公尺的90-100%水氣結構，一直持續到隔日早上06:00，這部分就是所謂的雲海！



18:00前後有一部分懸空的75%水氣結構（紅色方框）在3500公尺附近，所以日落前有白牆現象。

水氣圖上顯示18:00日落後這一部分懸空的水氣消失、開了，所以白牆消失、剩下由地面往上不到3000公尺的90-100%水氣結構，一直持續到隔日早上06:00，這部分就是所謂的雲海！

下面影片是10/08當日雲海錄影：

相對的10月9日也是有類似相同的雲海，而且預報的雲好高度更低了一點。







火燒雲實例：

火燒雲的分析天氣課會有許多實際雲圖的對照案例！



2024.03.22 METEOBLUE 更新meteogram 五日天氣圖 通知

The screenshot shows Meteogram 5-Days with the following upgrades:

• Precipitation is now shown in separated hourly bars instead of 3-hour blocks, indicating more clearly when precipitation events are expected to start.
• Clearer colours improve the overall readability.
• A new precipitation type – frozen mix – was added to describe a mix of rain and snow.
• The size of the pictograms has been reduced to avoid overlapping visuals.

  Meteogram 5 天預報圖改版升級：

  降水量現在以單獨的每小時條形圖顯示，而不是按 3 小時區塊顯示，從而更清楚地表明預計降水事件何時開始。

  更清晰的顏色提高了整體可讀性。

  增加了一種新的降水類型——凍結混合——來描述雨和雪的混合。

  象形圖的大小已減小，以避免視覺重疊。
